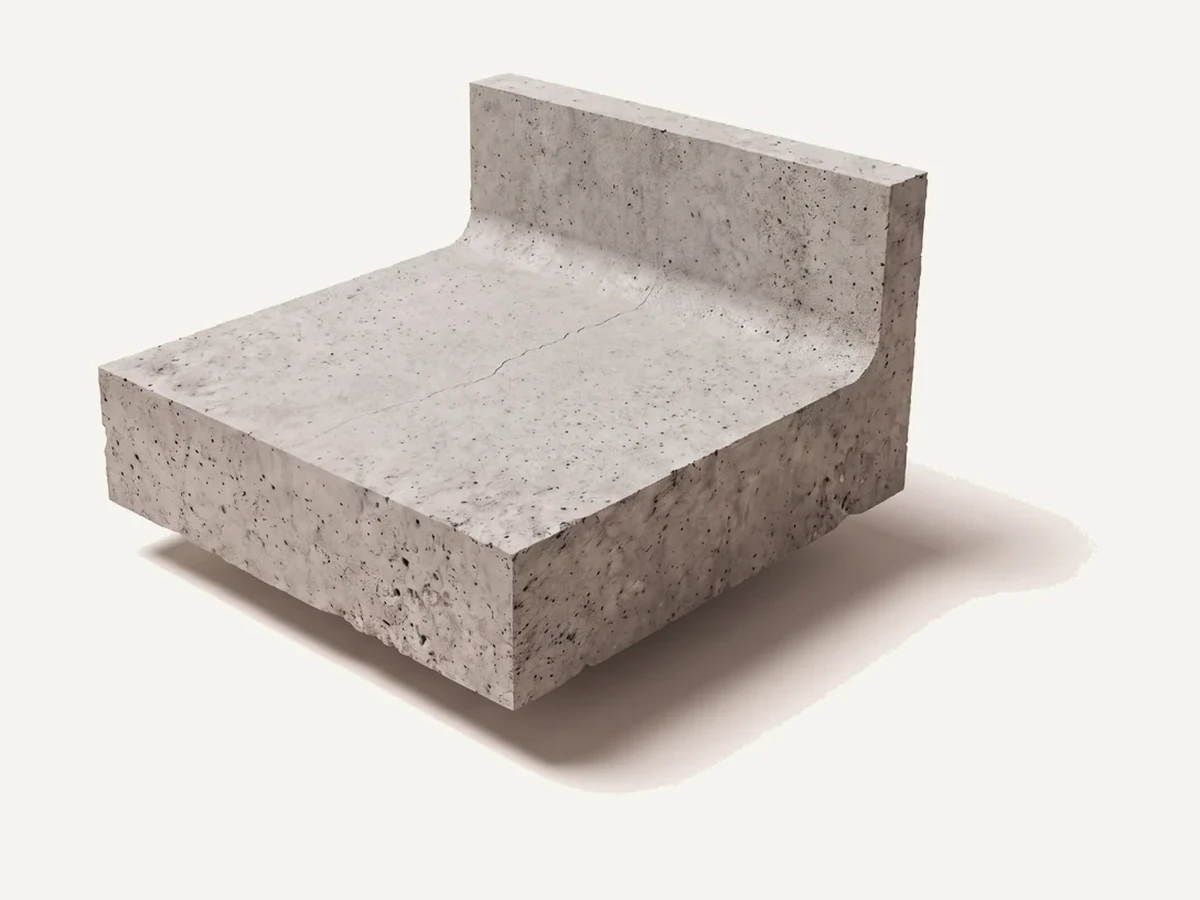

Rodadura, sales, aceite y humedad que sube de la losa.
El montacargas, las sales y el aceite atacan la superficie. Y si la losa tiene humedad por debajo, el recubrimiento se despega en placas por mucho que se aplique bien.

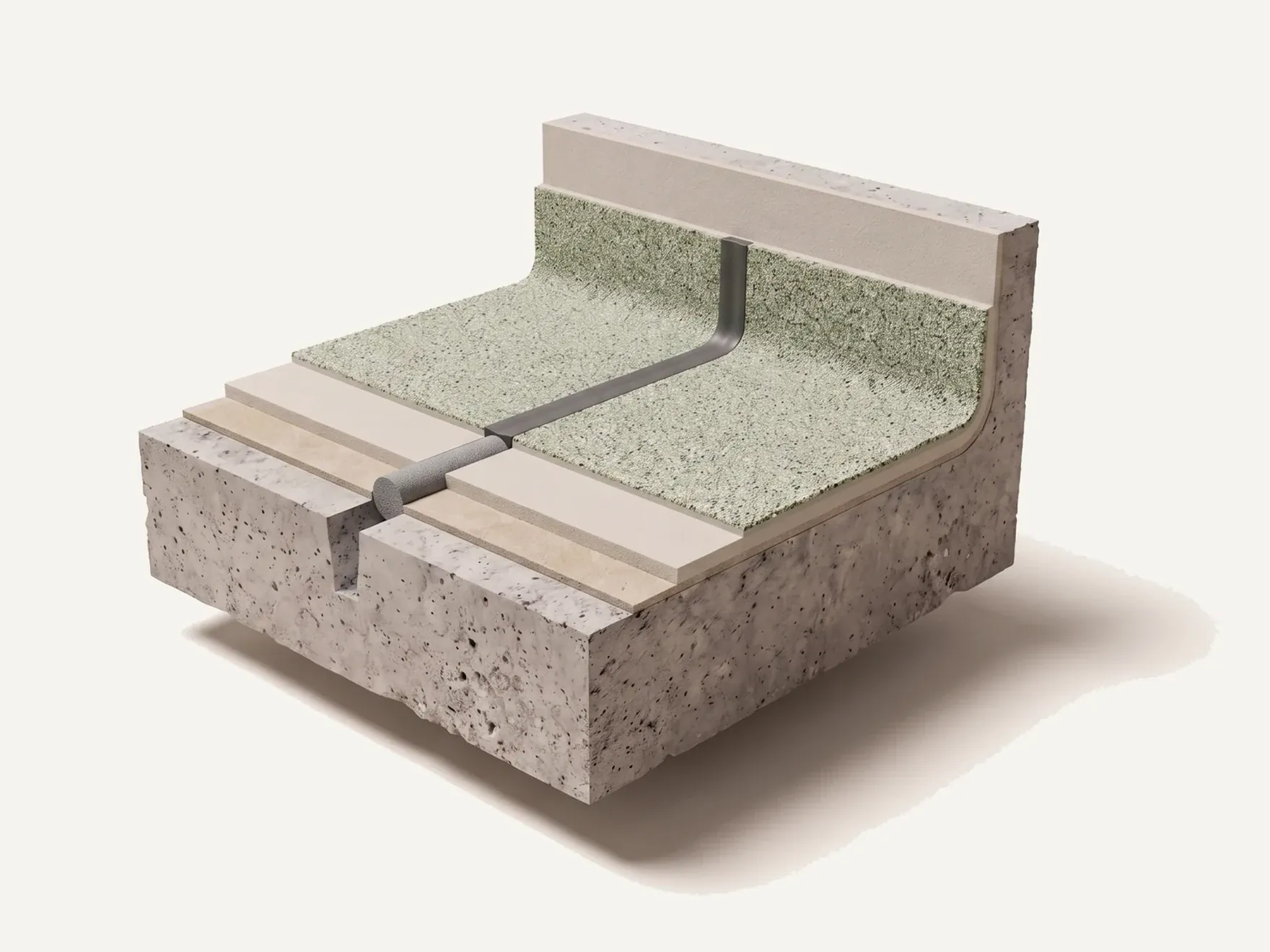

Sistema OS 8 (CT 121 + arena de cuarzo + CT 221), ensayado según EN 1504-2 y DIN V 18026: imprimación 800 g/m² de CT 121 + 800 g/m² de cuarzo, espolvoreo a saturación ≈4 kg/m² y acabado CT 221 ≈800 g/m² (1,5 kg/m² por mm); compresión >79 N/mm² (TDS KÖSTER CT 221).Ficha del fabricante
Concreto seco, limpio y rugoso: el granallado es obligatorio, el amolado solo en bordes.
Dato del fabricante:«Sandy, dusty, or soiled substrates are to be prepared by shotblasting... Grinding... only allowed on details and smaller areas»; tracción media ≥1,5 N/mm² (ningún valor <1 N/mm²); aspirar el polvo (TDS CT 221). VAP: perfil CSP-3 (ICRI 310.2R), losa ≥7 días (MS VAP §7.3).
Sin producto. Inferencia: el servicio granallado-humedo-sandblasting de la tienda es esta capa de preparación.
1

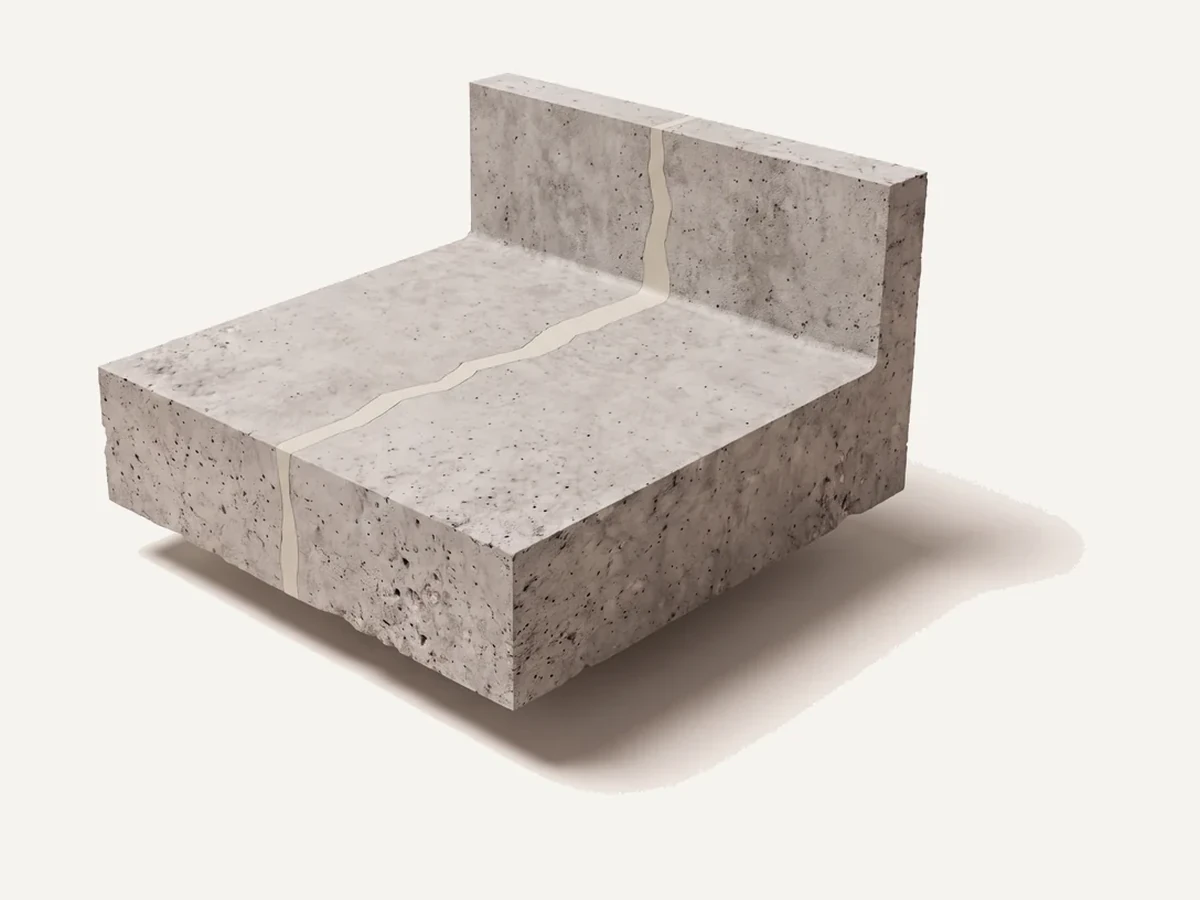

Fisuras del piso
Epoxi de baja viscosidad vertido por gravedad para consolidar fisuras antes del revestimiento.
Dato del fabricante:«Cracks in the floor should be treated beforehand with KÖSTER KB-Pox IN through the saturation method and allowed to cure for 24 hours» (MS VAP I 2000 §7.4; MS CT 215 §8).
KIT 6 kgConsumo y solapes, en la ficha del fabricante
En existencia en Vía Porras
$38 sin ITBMS
2

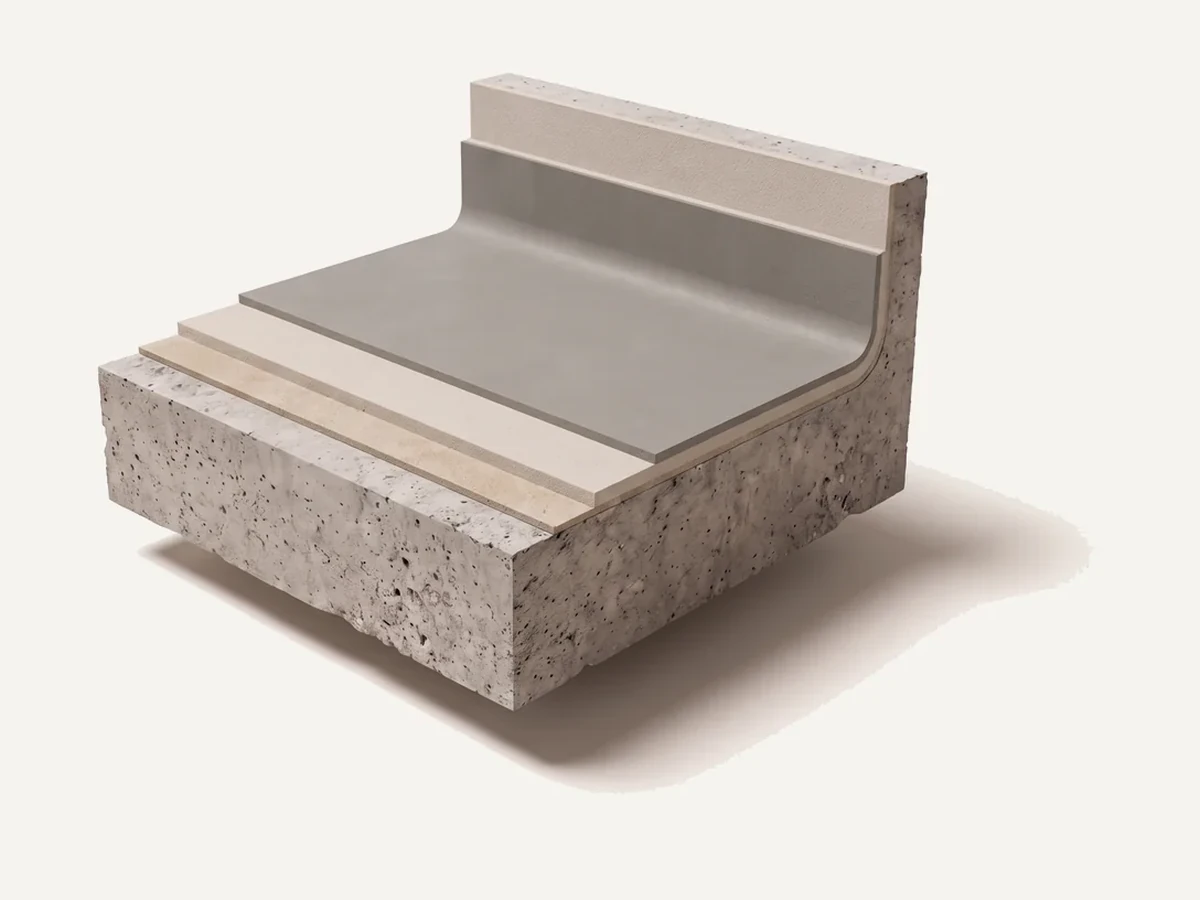

Nivelación (si el piso es irregular)
Autonivelante cementoso de alta resistencia bajo el revestimiento.
Dato del fabricante:«strong surface roughness can be evened with KÖSTER Self Leveling products such as SL Premium» (TDS CT 221); SL Premium 5 a 15 mm, ≈1,5 kg/m² por mm, transitable 3 a 4 h, recubrir cuando la humedad residual <4 % (≈4 días) y lijar antes de la resina (TDS SL Premium; TDS CT 221).
saco 25 kgConsumo y solapes, en la ficha del fabricante
En existencia en Vía Porras
$69 sin ITBMS
3

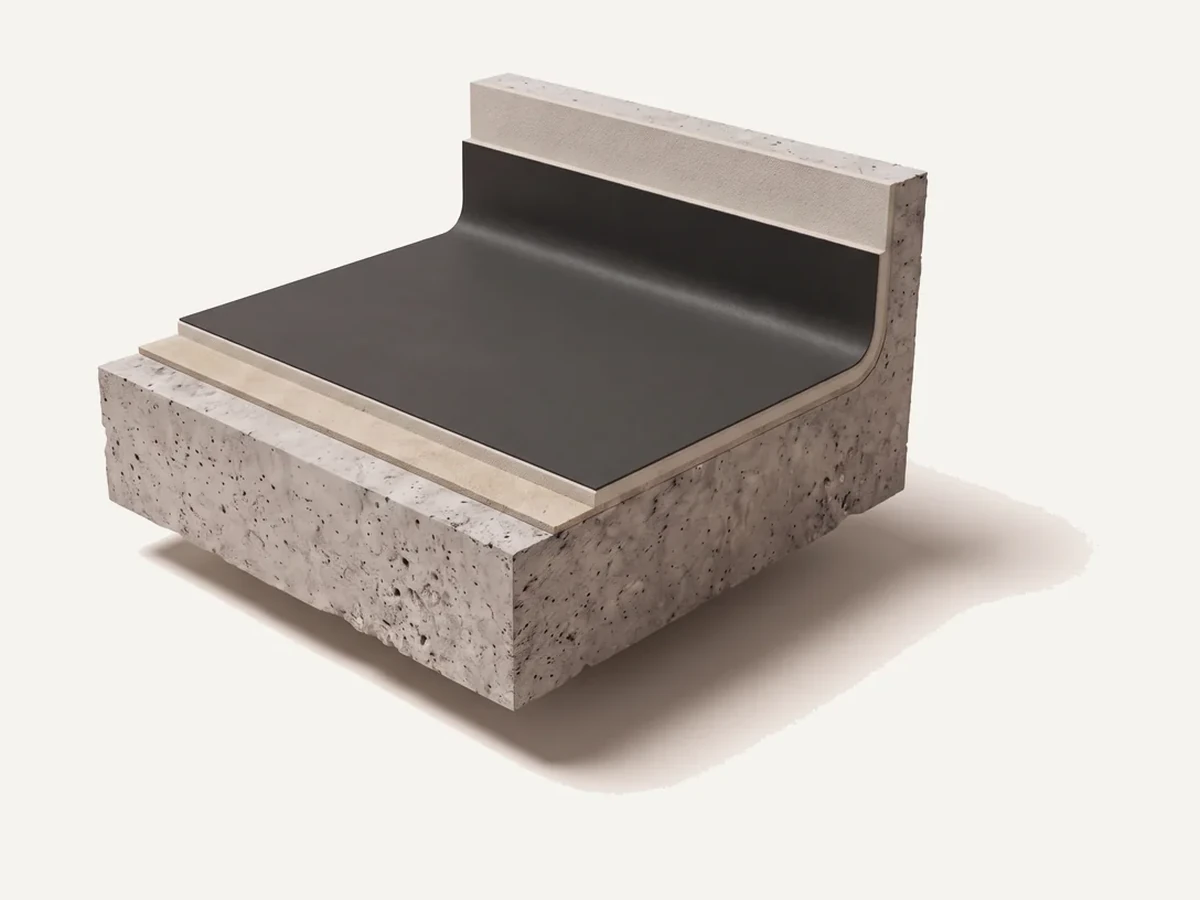

Barrera de vapor (si la losa tiene humedad o pH alto)
Epoxi 100 % sólidos de una sola mano que bloquea el vapor y la alcalinidad de la losa.
Dato del fabricante: VAP I 2000 Zero VOC: apto hasta 100 % HR, MVER 25 lb y pH 14, sin necesidad de ensayos; espesor mínimo 11 mils (0,28 mm; el MS pide 0,4 mm ≈ 400 a 500 g/m²), rendimiento ≤150 sq ft/gal sobre CSP-3; vida de mezcla ≈12 min; curado ≈12 h; ventana de recubrimiento 48 h; cumple ASTM F3010 (TDS USA 2024; MS VAP §8, §11). CT 121 la recomienda con humedad residual >6 %.
10 Kg (A+B)Consumo y solapes, en la ficha del fabricante
En existencia en Vía Porras
$365 sin ITBMS
4

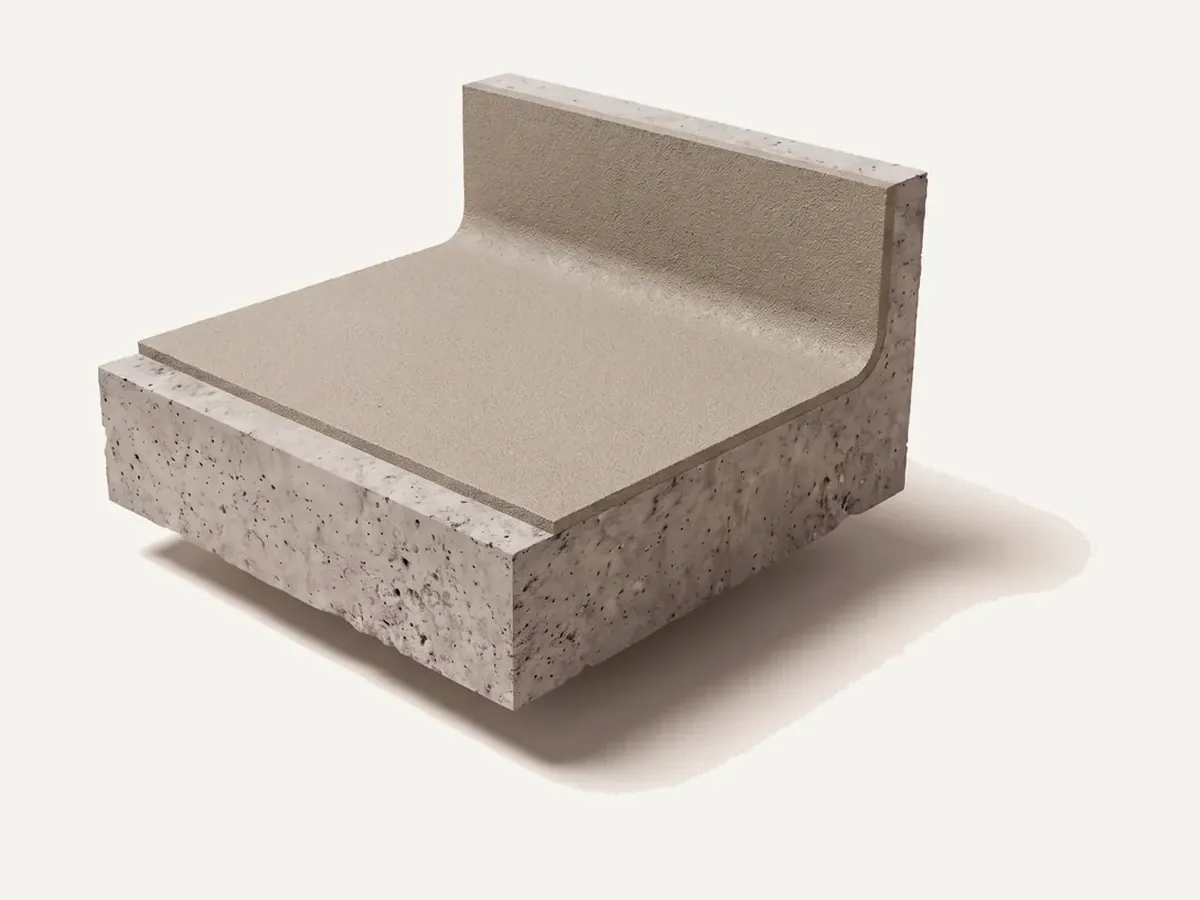

Imprimación epoxi con cuarzo
Epoxi tolerante a humedad, mezclado 1:1 con cuarzo fino, que ancla el sistema a la losa.
Dato del fabricante:«KÖSTER CT 121 is mixed evenly with Quartz Sand 0.06 a 0.36 mm in a ratio of 1:1 by weight and applied with a consumption of 800 g/m² CT 121 and 800 g/m² Quartz Sand» (TDS CT 221); mezcla 2:1 en peso, vida ≈60 min, siguiente capa en ≤48 h, +3 °C sobre punto de rocío (TDS CT 121). Rampas >10 %: añadir 1 a 2 % de espesante KB-Pox y espolvorear toda la superficie.
25 KGConsumo y solapes, en la ficha del fabricante
Existencia por confirmar
Precio a consultar
5

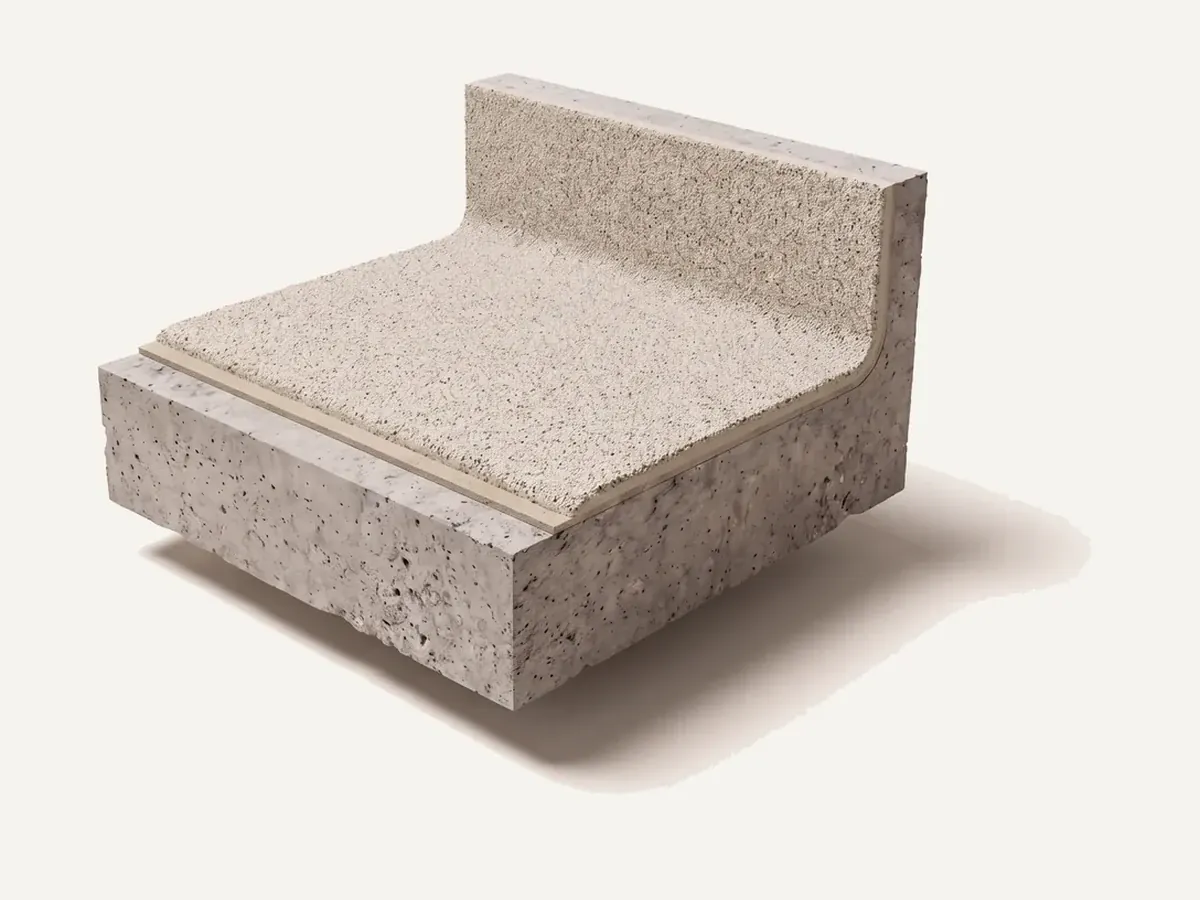

Espolvoreo de cuarzo a saturación
Árido de cuarzo secado al horno lanzado sobre la imprimación fresca: da agarre y antideslizamiento.
Dato del fabricante:«Immediately afterwards the surface is broadcast to rejection with Quartz Sand 0.4 a 0.8 mm (CT 488 025), consumption approx. 4 kg/m². After 24 hours of curing the excess broadcast is removed» (TDS CT 221).
KÖSTER Quartz Sand 0,4 a 0,8 mm (CT 488) no está en la tienda; la 'Arena sílica Florida' (arena-silica-florida) de la tienda es para sandblasting y no se ha verificado como árido secado al horno de esa granulometría, consultar.
6

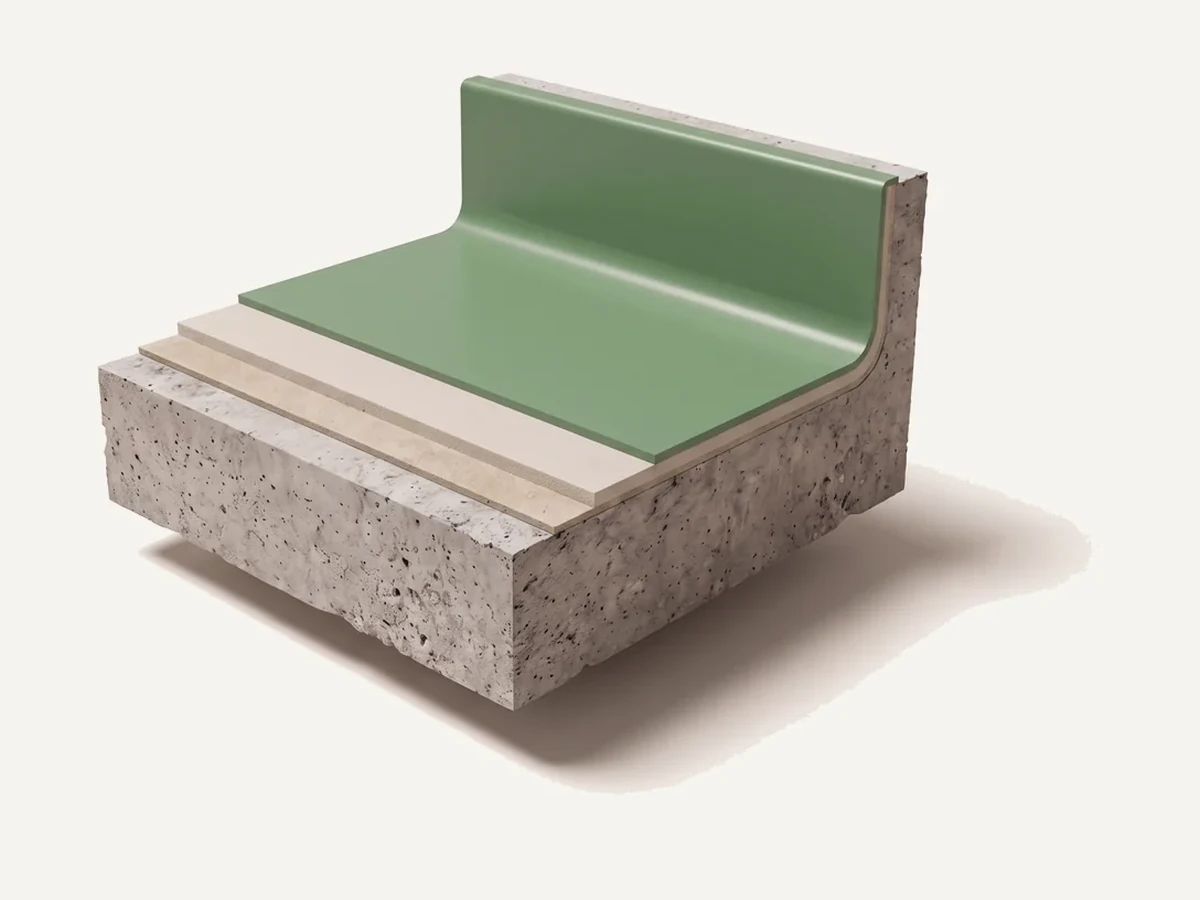

Capa de acabado epoxi
Epoxi rígido, sin solventes, resistente a rodadura, cloruros y sales de deshielo.
Dato del fabricante: Mezcla 4:1 en peso; se extiende con rasqueta de goma sobre el árido, ≈800 g/m² (1,5 kg/m² por mm); sobre CT 121 o VAP lisos: 2 capas de ≥1,5 kg/m² con rodillo de púas, la segunda en <24 h; aplicar entre 24 y 48 h después del CT 121/VAP; +8 a +30 °C; vida ≈60 min (TDS CT 221).
31 m² por envase y mano0,8 kg/m² según la ficha del fabricante
En existencia en Vía Porras
$12,96por m² y mano
$405 kit de 25 kg
R

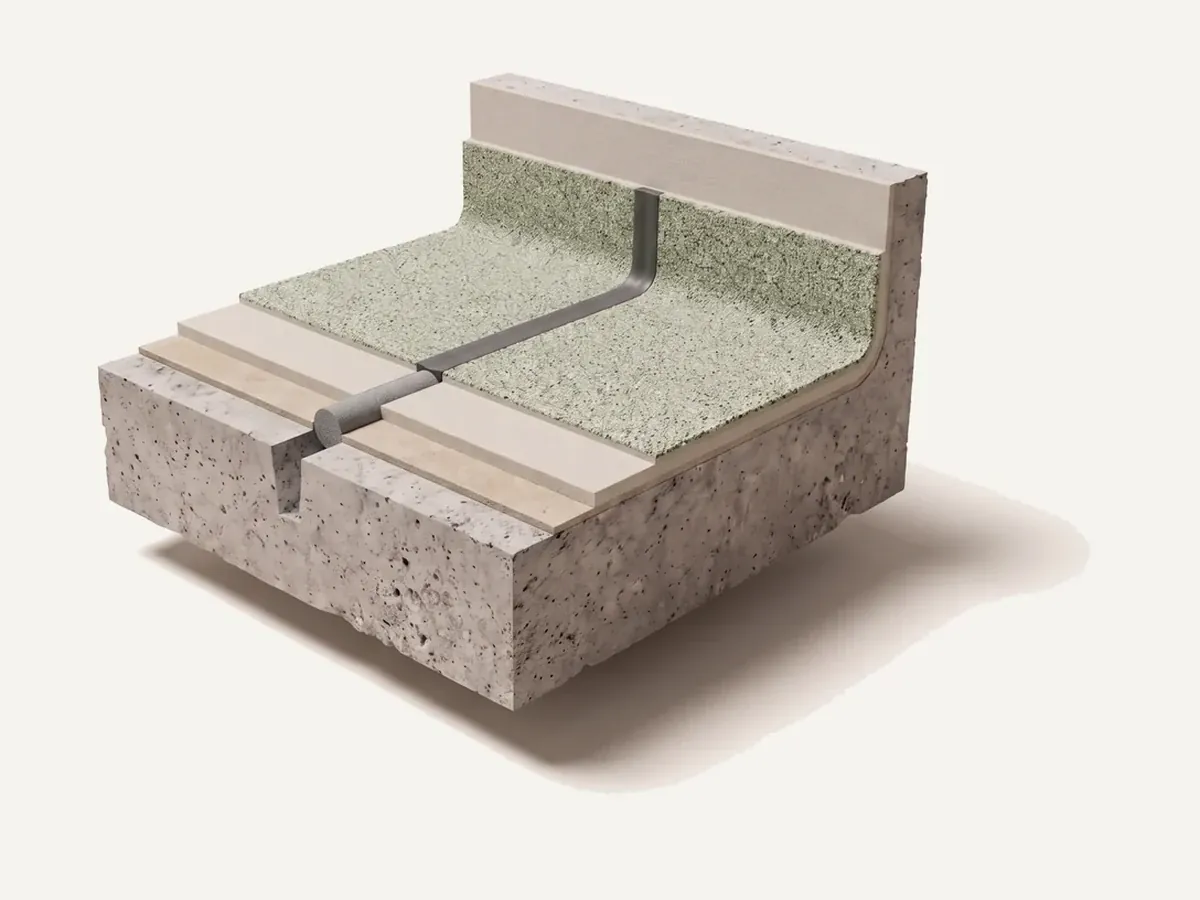

Juntas de dilatación del piso
La junta atraviesa todo el paquete; flancos revestidos, cordón de fondo y sellador de polisulfuro.
Dato del fabricante:«The expansion joint must be designed in such a way that the joint runs through the entire floor build-up, including all coatings for example KÖSTER CT 221. The prepared joint flanks are coated with VAP I 2000. After 4 a 12 hours, a round foam backing rod and the joint filler can be installed. FS Primer 2C is not used» sobre VAP (MS VAP §9).
